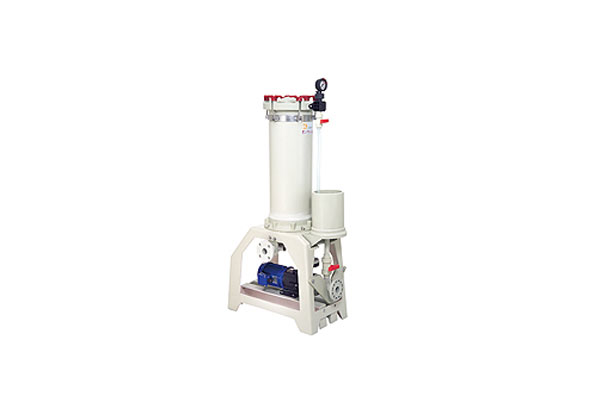

产品型号:袋滤式设计
特点说明:
1.袋滤式滤材设计,药液经由滤袋将杂质过滤完成,收集于滤袋内,且具有方便拆卸清洗之特点。
2.过滤机主体及各重要另件,均采PP塑钢材料一体成型开模生产,达到焊点最少,防漏液最佳的国际专利优点,及具有耐高温、耐酸碱等特性。
3.安全开关保护装置,当马达过载或单相运转时,安全开关会自动切断电源。
4.马达防护罩,确保马达在酸气中不易受腐蚀。
5.高精密过滤,过滤面积广,效率高,操作简单。
6.滤袋采用市售标准规格#1号袋7”×16”L 、#2号袋7”×32”L、#3号袋 4”×9”L、#4号袋4”×15”L,PP塑胶环口车缝或热熔成型,滤桶内完全无金属接触物,滤袋精度0.5~50u供客户选择,适用于各种酸碱药液。
7.另有钛金属束环可供选择。
8.标准配件:出入口由任或出入口法兰(含垫片及PVC螺丝),及滤袋一只。
9.选购配件:开关(含护罩)、底阀或逆止阀、视流器、出入口软管等等。


KLX

1

206

2

F

3

F

4

N

5

U

6

J

7

S

8

MPX

9

机型编号 KX / KM / KL / KLX SERIES
机型代号 104 204
206
208 212
218

滤桶材质 F-PP A-CPVC P-PVDF
出入口型式 F- 法兰式
密封材质 N-NBR V-VITON
滤材型式 U-袋滤式
出入口规格 J-JIS D-DIN A-ANSI
束环组材质 S-SUS304 T-Ti
泵浦型式 KB-KB SERIES(自吸式) MP-MP SERIES(磁驱式) MPX-MPX SERIES(磁驱式)

MODEL 104 204 206
泵浦型式 MP/MPX MP/MPX KB/MPX
泵浦马达(50/60Hz) 255/265W 255/265W 1/2~1HP
滤材 袋滤式 U Type 4”×15”L 7”×16”L 7”×16”L
适用电镀槽 600L 800L 1-2Ton
过滤量(L/Min) 60 80 150
过滤面积(m2) 袋滤式 U Type 1.0 2.0 2.0
出入口径(inch) 1 1 1.5
外型尺寸 L×W×H(mm) 573×360×900 573×360×1185 785×487×1510
机体重量(Kg) 28 30 70


MODEL 208-1 208-2 212 218
泵浦型式 KB/MPX KB/MPX KB/MPX KB/MPX
泵浦马达(50/60Hz) 1HP 1HP 2HP 3~5HP
滤材 袋滤式 U Type 4”×15”L 7”×16”L 7”×16”L 7”×16”L
适用电镀槽 600L 800L 1-2Ton 4-6.5Ton
过滤量 (L/Min) 180 220 220 330-500
过滤面积 (m2) 袋滤式 U Type 2.0 2.0 2.0 2.0
出入口径 (inch) 1.5 1.5/1.5*2 1.5/1.5*2 2
外型尺寸 L×W×H(mm) 785×487×1510 785×487×1510 865×625×1555 785×487×1510
机体重量 (Kg) 77 77 97 117

MODEL 318
泵浦型式 KB/MPX
泵浦马达(50/60Hz) 3~5HP
滤材 袋滤式 U Type 7”×32”L
适用电镀槽 6-7.5Ton
过滤量 (L/Min) 400-500
过滤面积 (m2) 袋滤式 U Type 2.0
出入口径 (inch) 2
外型尺寸 L×W×H(mm) 785×187×1765
机体重量 (Kg) 125
